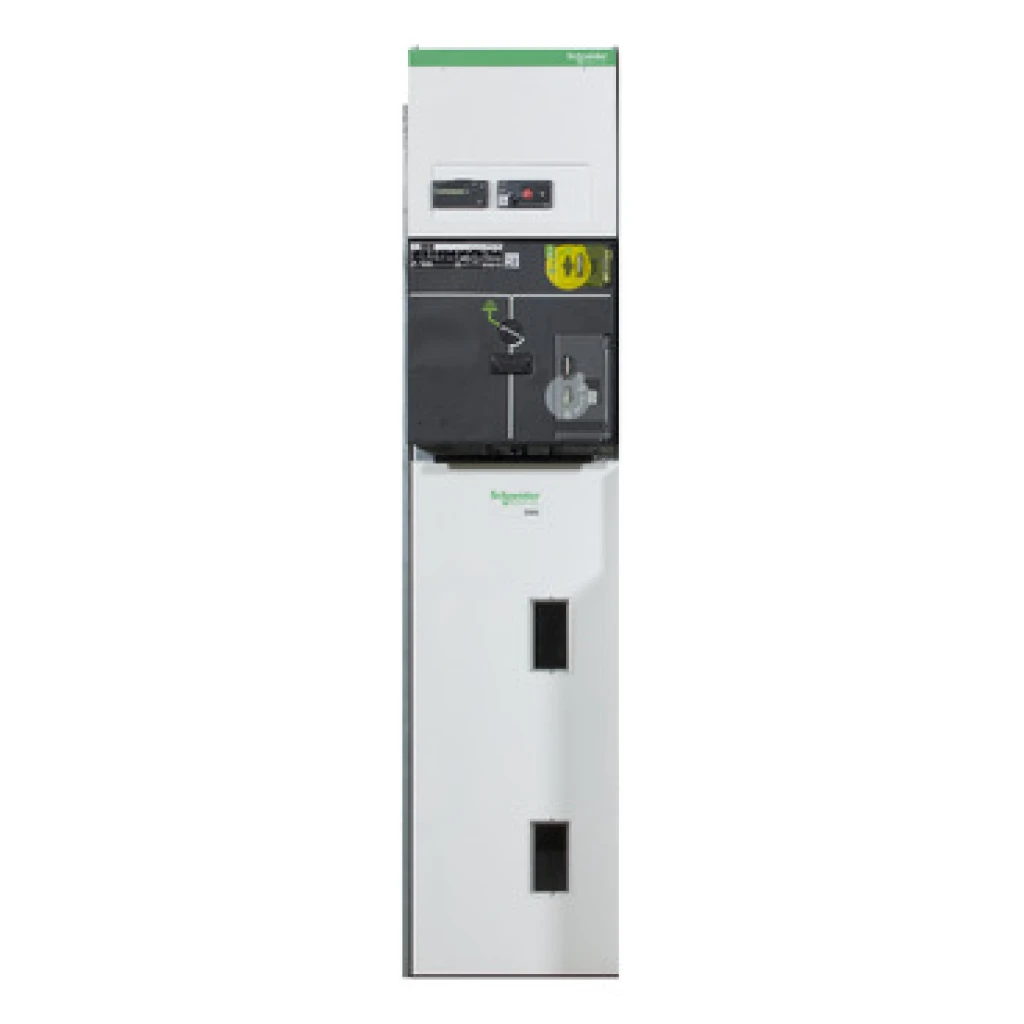

SM6-24 QM500 LBS

QM, QMC, dan PM merupakan bagian dari rangkaian produk Schneider Electric SM6, yaitu switchgear tegangan menengah modular yang dirancang untuk aplikasi gardu MV/LV pada sistem distribusi sekunder hingga 24 kV.

QM dan QMC menggunakan Load Break Switch (LBS) berisolasi gas SF₆ dengan earthing switch, di mana QMC dilengkapi current transformer untuk kebutuhan pengukuran dan/atau proteksi. PM menggunakan circuit breaker sebagai perangkat utama untuk memberikan proteksi sistem terhadap gangguan listrik.

Seluruh unit SM6 dirancang untuk instalasi indoor, memiliki tingkat keselamatan dan keandalan tinggi, serta memenuhi standar IEC untuk aplikasi distribusi tegangan menengah.

Whatsapp Us

Range of product: SM6-24
Technology type: Air insulated switchgear
Device short name: QM 500
Product or component type: Cubicle
Device application: Fuse switch
Remote control type: without
Internal arc classification: AFL
Exhaust gas: Exhaust gas bottom
Internal arc protection: 12.5 kA 1 s
Rated frequency (fr): 50 Hz
Rated voltage (Ur): 24 kV
Rated lightning impulse withstand voltage (Up): 125 kV peak
Rated continuous current (Ir): 200 A
Rated short-time withstand current (Ik): 16 kA rms 1 s
Standards: IEC 62271-200

* Desain Modular SM6:
Memudahkan konfigurasi dan perluasan sistem sesuai kebutuhan gardu distribusi.
* Isolasi SF₆ Sealed for Life:
Memberikan keandalan tinggi, bebas perawatan rutin, dan umur operasi yang panjang.
* Beragam Tipe Unit (QM, QMC, PM)
Fleksibel untuk aplikasi switching, pengukuran, dan proteksi pada sistem distribusi tegangan menengah.
* Tingkat Keselamatan Tinggi
Dilengkapi interlock mekanis, indikator posisi, dan voltage presence indicator untuk melindungi operator.
* Kinerja Andal hingga 24 kV
Dirancang untuk aplikasi gardu MV/LV pada sistem distribusi sekunder.
* Kemudahan Instalasi dan Operasi
Desain kompak dan mekanisme operasi CIT yang sederhana dan handal.
* Kepatuhan Standar IEC
Menjamin kualitas, keselamatan, dan kompatibilitas sistem.

* Panel Distribusi Tegangan Rendah (LV Distribution Panels)
* Motor Control Center (MCC)
* Sub Distribution Board (SDB)
* Sistem Pemantauan dan Manajemen Energi
* Instalasi Kelistrikan Komersial dan Industri
* Integrasi dengan Building Management System (BMS)
* Sistem SCADA dan Pemantauan Daya (Power Monitoring System)

* Cocok untuk sistem kelistrikan 3 fasa, 4 kawat
* Menggunakan current transformer (CT) eksternal untuk pengukuran arus
* Mendukung komunikasi Modbus RTU melalui RS-485
* Dirancang untuk pemasangan panel (panel-mounted)
* Tingkat proteksi bagian depan IP54 dan bodi IP20
* Memenuhi standar IEC dan bersertifikasi CE
