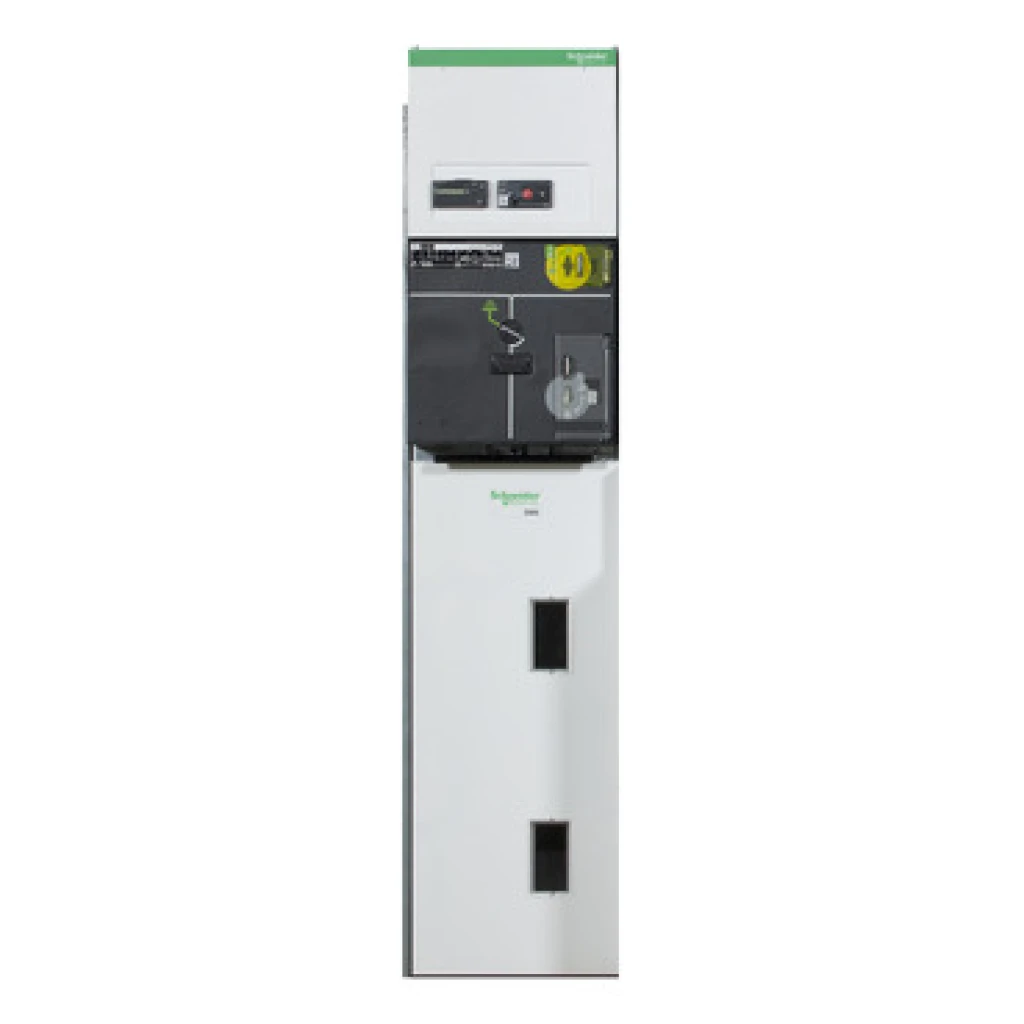

Cubicle, SM6-24, GAM2 without earthing switch + lightning arrester

GAM merupakan bagian dari rangkaian produk SM6. Rangkaian SM6 terdiri dari unit-unit modular yang digunakan pada sisi tegangan menengah (MV) dari gardu induk MV/LV dalam sistem distribusi sekunder dengan tingkat tegangan hingga 24 kV.

Whatsapp Us

Range of product: SM6-24
Technology type: Air insulated switchgear
Device short name: GAM2A 500
Product or component type: Cubicle
Device application; Incoming cable-connection unit
Internal arc classification: AFL downward exhaust gas
Exhaust gas: Exhaust gas bottom
Internal arc protection: 12.5 kA 1 s
Rated frequency (fr): 50 Hz
Rated voltage (Ur): 24 kV
Rated lightning impulse withstand voltage (Up): 125 kV peak
Rated short-duration power-frequency withstand voltage [Ud]: 28 kV rms 50 Hz for 1 min
Rated continuous current (Ir): 630 A
Rated short-time withstand current (Ik): 16 kA rms 1 s
Standards: IEC 62271-200

* Merupakan bagian dari sistem switchgear tegangan menengah modular SM6-24 untuk distribusi sekunder hingga 24 kV.
* Unit kombinasi sambungan kabel masuk dan keluar (incoming/outgoing) dengan proteksi surge arrester terintegrasi.
* Dirancang untuk aplikasi gardu MV/LV berinsulasi udara pada jaringan distribusi.
* Kompartemen sambungan kabel dengan akses depan untuk memudahkan instalasi dan perawatan.
* Kompatibel dengan modul SM6 lainnya seperti busbar, circuit breaker, dan unit proteksi.

* Perlindungan kelistrikan yang lebih baik terhadap hubung singkat dan lonjakan tegangan melalui unit arrester terintegrasi.
* Meningkatkan keandalan sistem panel distribusi MV/LV hingga 24 kV.
* Integrasi yang fleksibel dalam konfigurasi switchgear modular, sehingga mempermudah perancangan panel.
* Instalasi dan perawatan lebih mudah berkat akses servis dari sisi depan.
* Mendukung kepatuhan terhadap standar industri IEC dan standar ketahanan seismik untuk keselamatan dan kinerja yang optimal.

* Gardu distribusi tegangan menengah pada jaringan distribusi sekunder hingga 24 kV
* Gardu trafo MV/LV untuk sambungan kabel masuk dan keluar (incoming/outgoing)
* Sistem distribusi tenaga listrik industri yang membutuhkan terminasi kabel MV yang andal
* Gardu utilitas untuk sambungan distribusi dan feeder
* Sistem switchgear MV modular yang terintegrasi dengan unit SM6 lainnya (misalnya circuit breaker, proteksi, dan metering)
* Infrastruktur kelistrikan perkotaan dan komersial yang memerlukan penataan titik masuk/keluar kabel MV yang aman dan rapi

* Jenis Produk: Unit switchgear modular berinsulasi udara dalam sistem SM6-24 untuk distribusi tegangan menengah hingga 24 kV.
* Fungsi: Unit sambungan kabel dengan proteksi lightning arrester untuk kabel masuk dan keluar (incoming/outgoing) yang terhubung ke busbar.
* Sistem Modular: Merupakan bagian dari keluarga SM6-24 yang dapat dikonfigurasikan secara fleksibel dengan unit modular lainnya seperti circuit breaker, panel pengukuran, dan unit proteksi.
* Kepatuhan Standar: Dirancang dan diuji sesuai seri standar IEC 62271 dan standar terkait distribusi tegangan menengah untuk menjamin keselamatan, daya tahan, dan kinerja.
* Perlindungan & Keselamatan: Memiliki ketahanan terhadap internal arc sesuai klasifikasi sistem SM6 serta fitur proteksi lonjakan eksternal saat dilengkapi dengan komponen lightning arrester.
* Instalasi: Cocok untuk pemasangan di ruang switchgear indoor dengan akses kabel dari sisi depan untuk memudahkan instalasi dan perawatan.
* Kondisi Lingkungan: Dirancang untuk kondisi lingkungan industri standar sesuai pedoman sistem SM6, termasuk batas suhu dan kelembapan operasi berdasarkan persyaratan IEC.
